廣東雷寧普檢測是獲得CNAS和CMA資質認可的第三方防雷檢測機構，可提供雷電防護產品防雷檢測服務，接下來為大家介紹浪涌保護器8/20us波形和10/350us波形的區別及廣東雷寧普防雷檢測能量。

8/20us波形和10/350us波形是什么？

電涌保護器有一個重要的參數，8/20us或10/350us，很多人不知道這兩個參數的含義，電涌保護器主要用于處理雷擊，包括直接雷擊和感應雷擊。直接和感應雷的能量水平不同，其電流波形類似于10/350us和8/20us的波形。

因此，這兩個波形中的電流是人為創建的，以模擬直接和感應雷擊，并在此電流波形下測試電涌保護器的參數。

8/20us波形和10/350us波形的意義

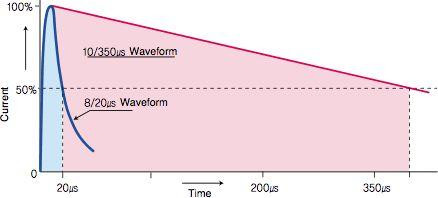

8/20us和10/350us的波形實際上代表了時間和電流的曲線。 10/350us是一條典型的雷電電流曲線，它穿過大地并直接撞擊電源線和避雷針。我們通常將其稱為直接雷電波。

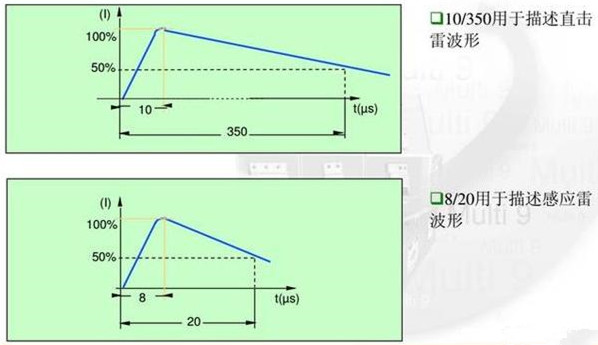

10（微秒）表示脈沖達到峰值電流的90％所需的時間，而350表示從峰值電流到一半峰值的時間，而8/20是相同的定義。

8/20us是由地面（避雷針或附近的閃光物體）的雷擊引起的典型電磁脈沖感應過電壓。當設備損壞和損壞時，感應的過電壓就是電流曲線。我們通常將其稱為感應射線波形。

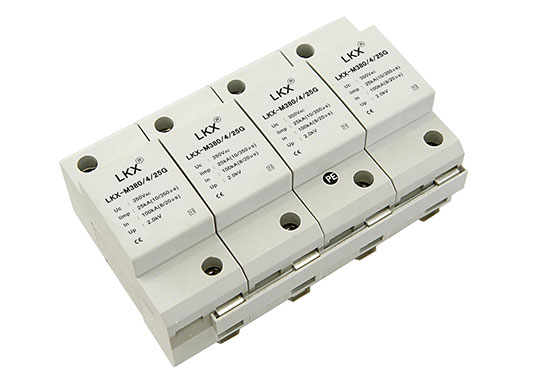

8/20us波形和10/350us波形之間的區別

標準和規定之間的差異：IEC國際電工委員會標準IEC1024 TAG_1雷電保護代碼和IEC1312雷電ELECTROMAGNETIC脈沖保護均實現10/350us和8/20us雷電波形。國家標準GB11032-2000“替代電流避雷器”和GB3482-3483-83“電子設備的閃電實驗和準則”均執行8/20us閃電波形。

根據理論計算，在相同雷電流的作用下，10/350us和8/20us雷焦能量之比為17.5.1：1（例如，一個8/20us雷電電流10KA為1000J，10/350us閃電電流10KA大約為17500J），而10/350us和8/20us閃電焦耳能量卻大不相同。

根據IEC的“新要求”，應使用10/350沖擊波來測試“防止直接雷擊的電涌保護器”，而使用8/20沖擊波來測試“防止間接雷擊的電涌保護器”。

廣東雷寧普防雷檢測能力

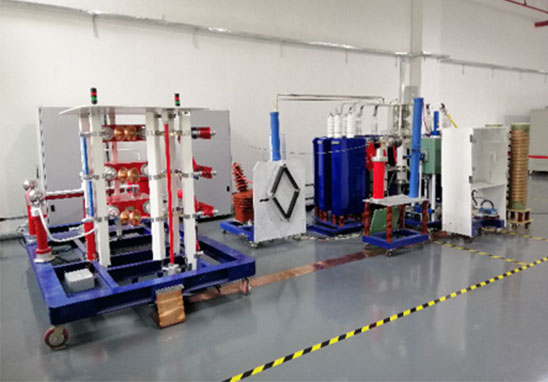

廣東雷寧普實驗室配備有浪涌沖擊電流發生器、浪涌沖擊電壓發生器、組合波發生器、高低壓TOV試驗平臺、短路電流試驗平臺、矢量網絡分析儀等國內外先進檢測設備。

可以滿足1.2/50μS、8/20μS、10/350μS、10/700μS、1/1000μS、10/1000 μS 、1.2/50＆8/20μS不同的沖擊電流波形和電壓波形的測試需求，其中8/20波形沖擊電流幅值覆蓋至200kA，10/350波形沖擊電流幅值覆蓋至150kA。

- 沖擊電流測試能力：8/20us：5kA～200kA，10/350us：10kA～150kA；

- 組合波測試能力：1.2/50us：2kV～22kV，8/20us:1kA～11kA，10/1000us:7A～116A，10/1000us：120A～1200A；

- 沖擊電壓測試能力：1.2/50us：1kV～10kV，10/700us：1kV～10kV。

檢測能力范圍覆蓋GB/T 18802、GB/T 33588、IEC 61643、UL1449、YD/T1542等各國防雷檢測標準的測試項目，具備國標、美規和歐規一站式檢測和安規認證的服務能力。
